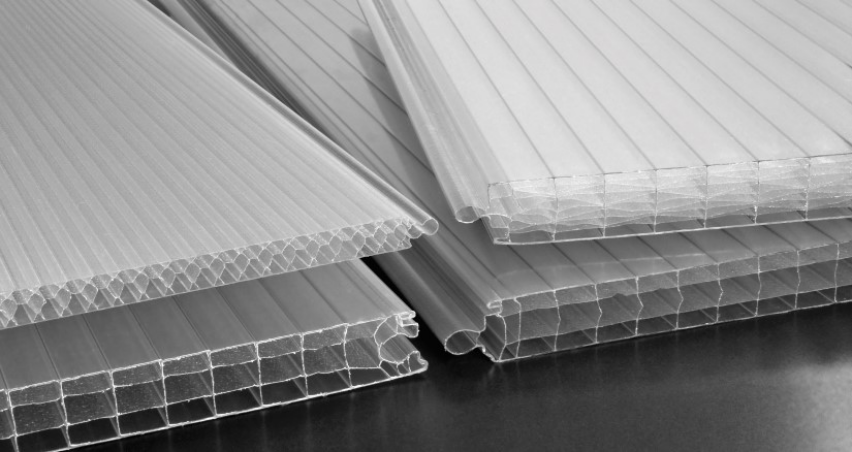

ZÁMKOVÉ PANELY MACROLUX® MODULIT®


  • Zamkove polykarbonatove panely Macrolux Modulit

Modulit® je systém extrudovaných polykarbonátových panelov na vytváranie translucentných fasád, šikmých stien a presvetľovacích pásov.

Je špeciálne vytvorený pre jednoduché a čisté zasklenie rôznych stavebných objektov, ako sú výrobné haly, plavárne, športoviská, nákupné centrá, administratívne stavby...

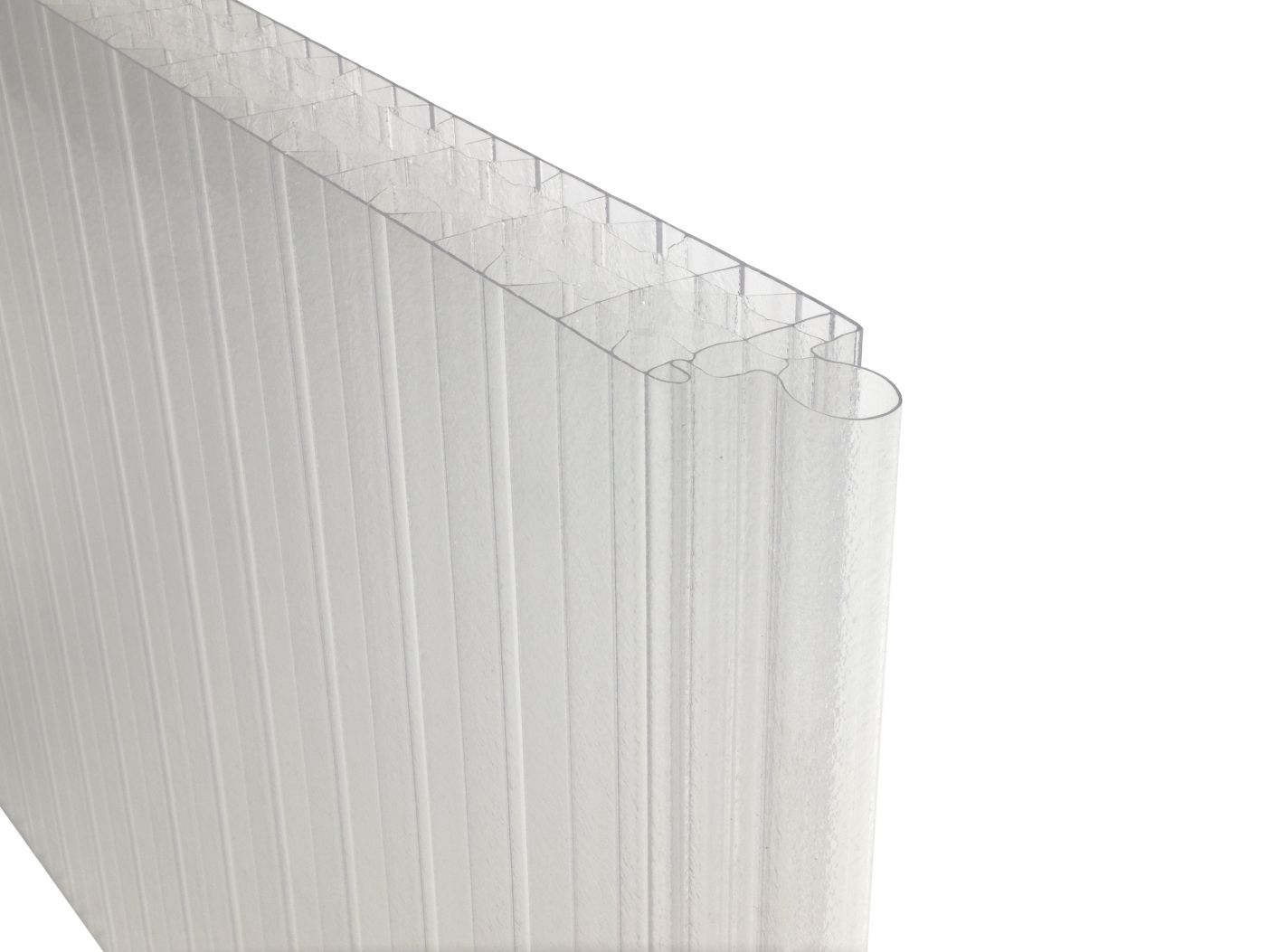

Panely sa vzájomne spájajú na spôsob pera a drážky, čo umožňuje vytvárať rozsiahle hladké zasklené plochy bez rušivých spojov. Osadené sú do hliníkového rámu vytvoreného zo špeciálnych obvodových profilov.

Z exteriérovej strany je tak zasklená plocha na pohľad hladká. V prípade dlhších dosiek, v závislosti od zaťaženia, sú z vnútornej strany dosky priečne podopreté vhodným profilom.

Do zasklených plôch je možné zakomponovať vetracie krídla ( okná ) aj prvky pre aktívne vetranie.

VARIANTY A TECHNICKÉ ŠPECIFIKÁCIE


Hrúbka Šírka Hmotnosť U-hodnota Útlm hluku Priepustnosť svetla G-hodnota
mm mm Kg/m² W/m².K dB číra opál číra opál


MODULIT 520 HC

20 495 2,5 2 20 52 % 31 % 64 % 49 %


MODULIT 5OO LL



40 5OO 3,7 1,5 21 74 % 51 %


MODULIT 338 LP

40 338 4 1,3 23 58 % 37 % 66 % 54 %


MODULIT 5OO LP

40 5OO 4 1,3 23 58 % 37 % 66 % 54 %


MODULIT 511 LP

4O 490 4,3 0,97 24 43% 28% 50% 44%
5O 5OO 5 0,91 24 41% 27% 50% 43%
55 495 5,4 0,87 25 39% 27% 50% 43%
6O 495 6 0,83 26 44% 18% 51% 39%

Štandardné farby


  • Číra
  • Opál

Panel Modulit® sa vyrába v dÍžke 6 m, alebo 7 m.
Pre väčšie projekty je možná výroba dĺžky podľa potreby do 13,5 m aj iná farba podľa vzorkovnice.

Vlastnosti


  • Nízka hmotnosť 2,5 - 6 kg/m²
  • Koextrudovaná UV ochrana
  • Výborné tepelnoizolačné vlastnosti 2,0 - 0,83 W/m²K
  • Hrúbky 20 - 60mm
  • Vysoká nárazová odolnosť
  • 10 ročná limitovaná záruka na stálofarebnosť a mechanickú odolnosť

Využitie


  • Priesvitné fasády
  • Presvetľovacie pásy
  • Rekonštrukcie existujúcich presvetlení
    ( náhrada sklobetónu a kopilitu )
  • Šikmé steny
  • Shedové svetlíky

SYSTÉM OBVODOVÝCH PROFILOV


Systém obvodových profilov a tesnení pre zámkové panely umožňuje jednoduchú a pohodlnú montáž presvetľovacích systémov na fasády a do stavebných otvorov na budovách. Profily sú ukotvené o nosnú konštrukciu a panely sa do profilov pohodlne zasúvajú jeden vedľa druhého vďaka čomu je samotná montáž technicky nenáročná. Tento systém umožňuje vytvárať rozsiahle súvisle zasklené plochy ľubovoľnej dĺžky.
Profily sú v ponuke s povrchovou úpravou SILVER ELOX.

Profily s prerušeným tepelným mostom

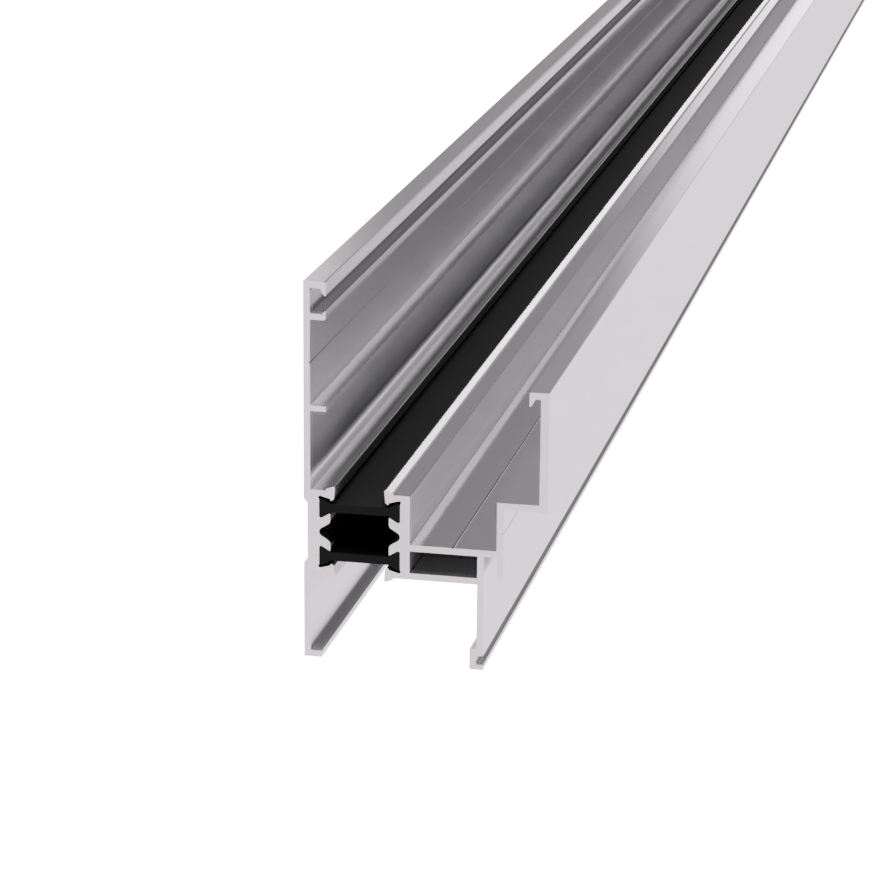

Dolny a bocny profil s prerušeným tepelným mostom pre polykarbonatove zamkove panely

Dolný profil

Na upevnenie dolnej hrany panelov.

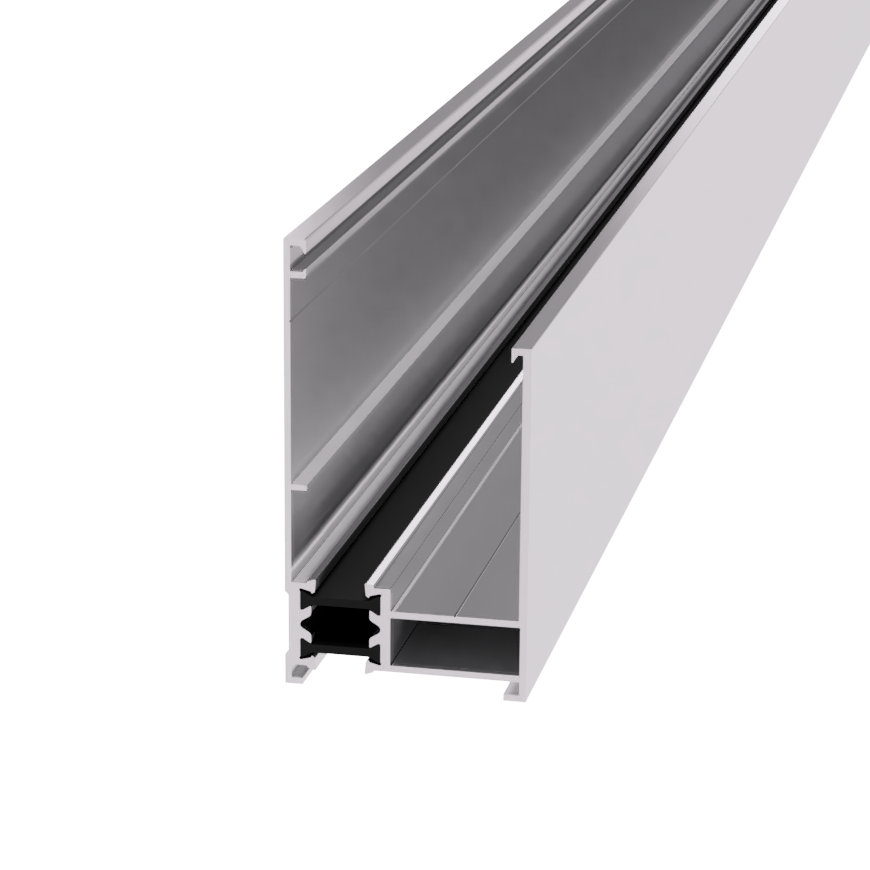

Horny upevnovaci profil s prerušeným tepelným mostom pre polykarbonatove zamkove panely

Horný / bočný profil

Na zaistenie hornej hrany panelov a ako zvislá opora na bočných hranách.

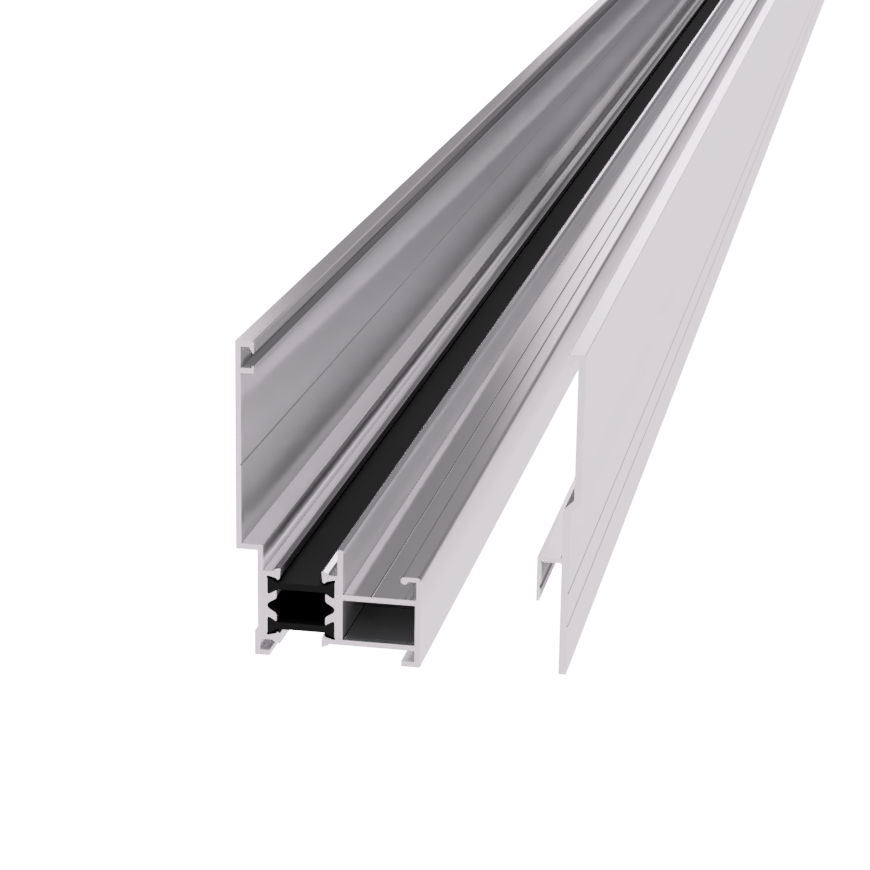

Bocny profil s prerušeným tepelným mostom pre polykarbonatove zamkove panely

Zložený bočný profil

Špeciálny zložený bočný profil pre uľahčenie osadenia posledného panelu.

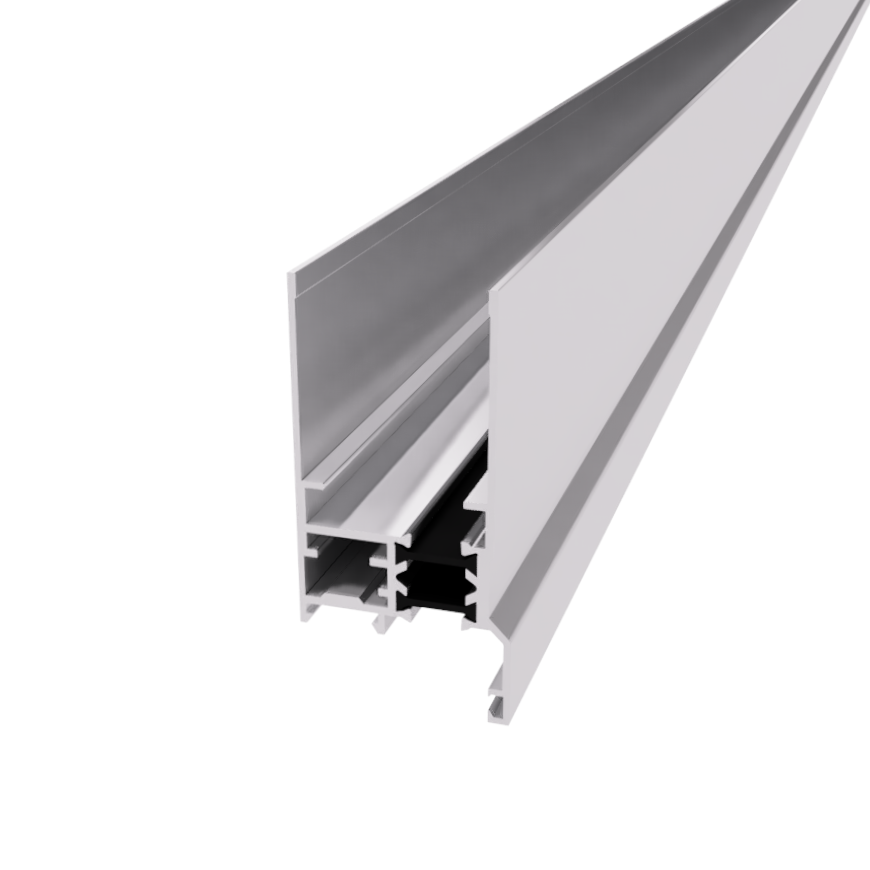

Vetranie priesvitnej fasády profil s prerušeným tepelným mostom pre polykarbonatove zamkove panely

Oknový profil

Na vytvorenie vetracích krídiel ( okien ) v plochách zasklených zámkovými panelmi.

štandardné hliníkové profily

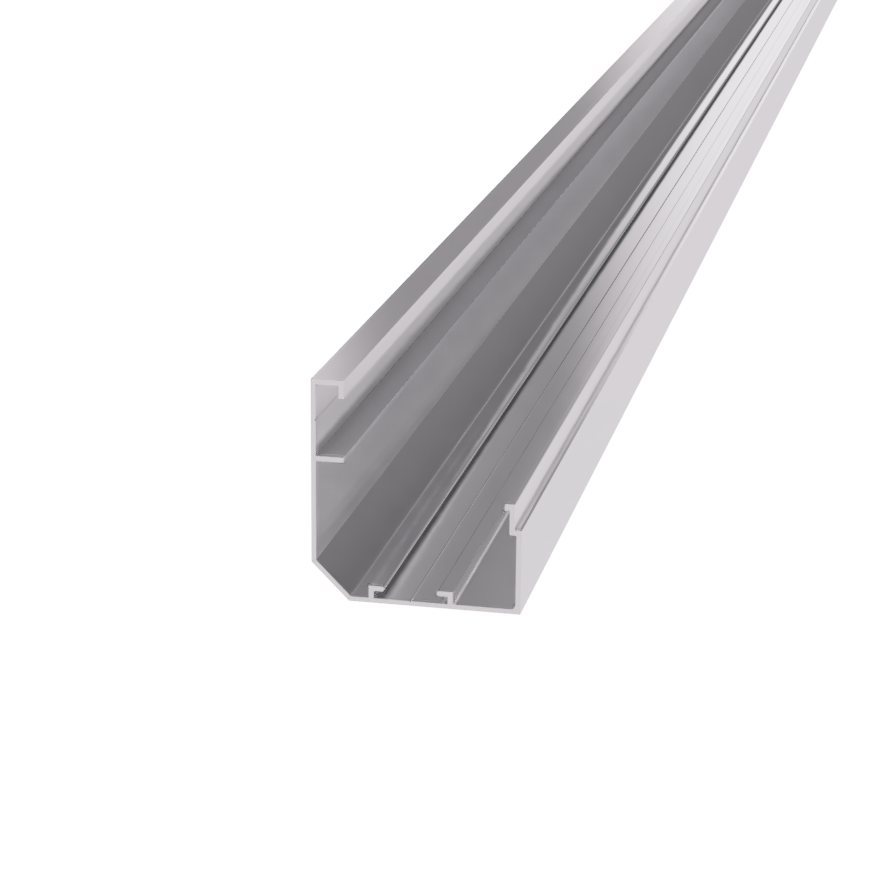

Standardny dolny a bocny profil pre polykarbonatove zamkove panely

Dolný profil

Slúži na upevnenie dolnej hrany panelov.

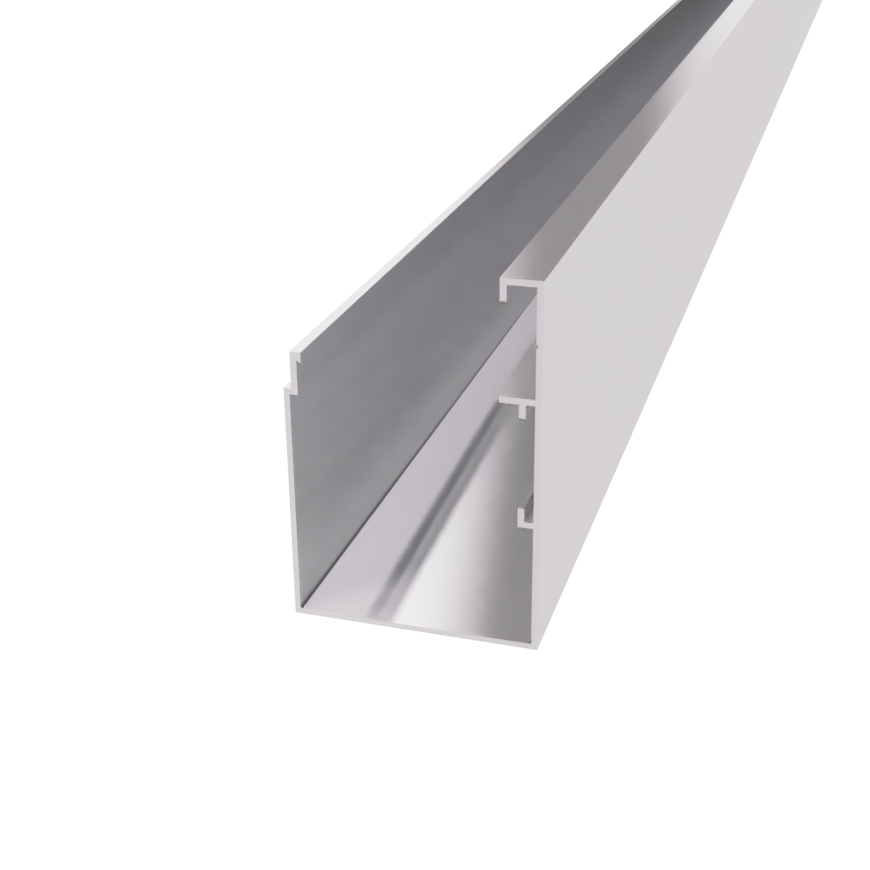

Horny upevnovaci profil pre polykarbonatove zamkove panely

Horný / bočný profil

Slúži na zaistenie hornej hrany panelov a ako zvislá opora na bočných hranách.

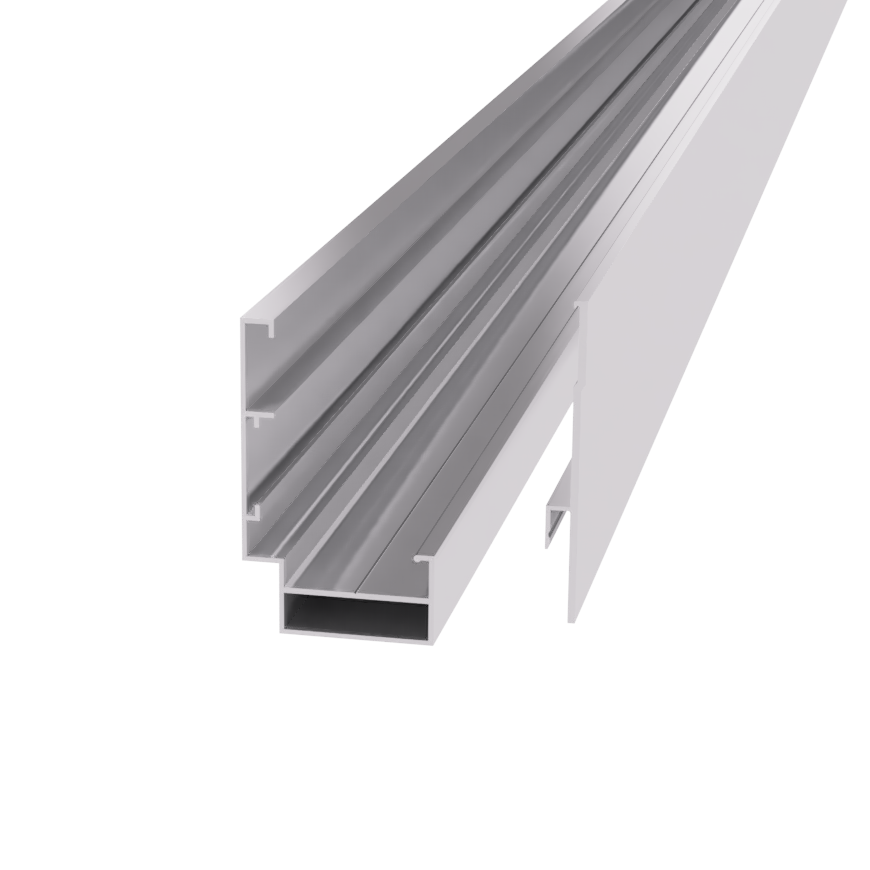

Bocny profil pre polykarbonatove zamkove panely

Zložený bočný profil

Špeciálny zložený bočný profil pre uľahčenie osadenia posledného panelu.

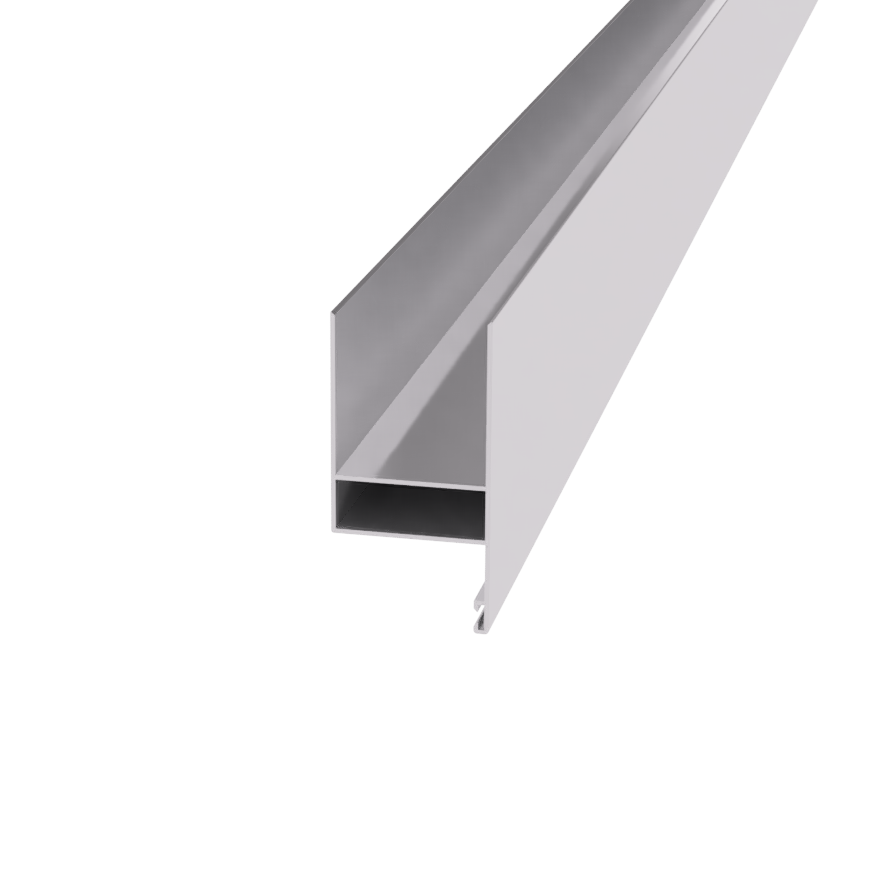

Vetranie priesvitnej fasády

Oknový profil

Slúži na vytvorenie vetracích krídiel ( okien ) v plochách zasklených zámkovými panelmi.

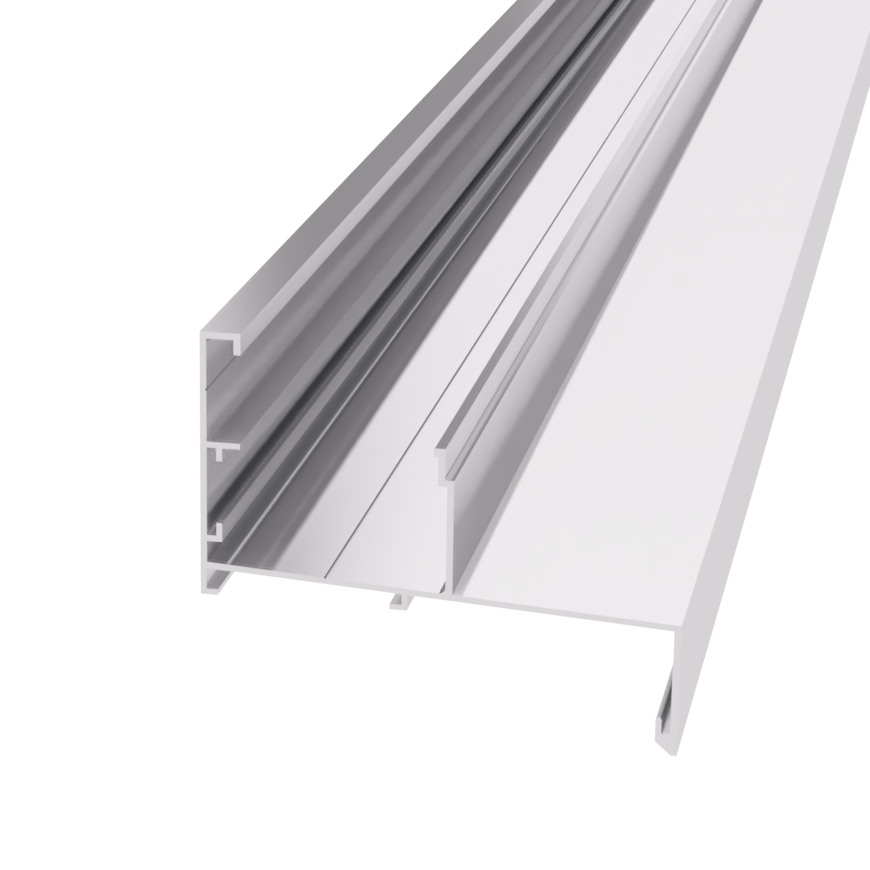

Dolný profil pre polykarbonatove zamkove panely

Dolný profil s parapetom

Slúži na osadenie dolnej hrany panelov. Parapet zabezpečí odtekanie vody bez nutnosti oplechovania.

Predĺžený horný profil

Slúži na osadenie hornej hrany panelov v prípade keď je zasklená plocha vyššia ako 7 m.
